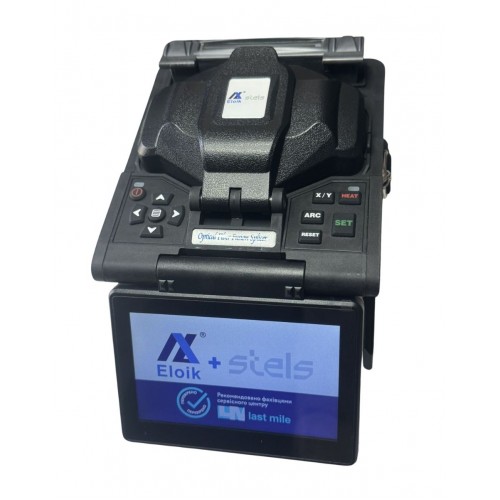

Eloik ALK-T9L

• Універсальність та сумісність: прилад оптимізований для роботи з різними типами оптичних волокон, включаючи одномодові та багатомодові волокна. Прилад дозволяє зварювати більшість поширених волокон (SM, MM, DS, NZDS, BI/UB, EDF), у тому числі волокна зі зменшеними втратами на вигинах, стандарт G.657, а використання унікальних універсальних притисків, крім зварювання звичайного волокна, дозволяє зварювати плоскі та круглі кабелі FTTH. Все це робить його універсальним інструментом для різних типів мережевих інфраструктур.
• Повноцінне 6-моторне вирівнювання по серцевині (Core Alignment): на відміну від бюджетних 4-моторних моделей, які вирівнюють волокно лише по оболонці (активні V-канавки), ALK-A9L оснащений 6 моторами та системою автофокусу. Це дозволяє апарату з ювелірною точністю зводити волокна безпосередньо по їхній серцевині. Як результат — мінімальні втрати на зварному з'єднанні (в середньому всього 0.02 дБ для SM), що є критично важливим для будівництва магістральних ліній зв'язку та мереж PON.
• Висока швидкість та автоматизація процесів: апарат демонструє відмінні показники швидкодії - швидке зварювання за 8 секунд.
• Автоматичний запуск термоусадки: пічка починає гріти гільзу автоматично, як тільки ви закриваєте кришку /Sleeve Auto-Heat/, що суттєво економить час монтажника на великих об'єктах.

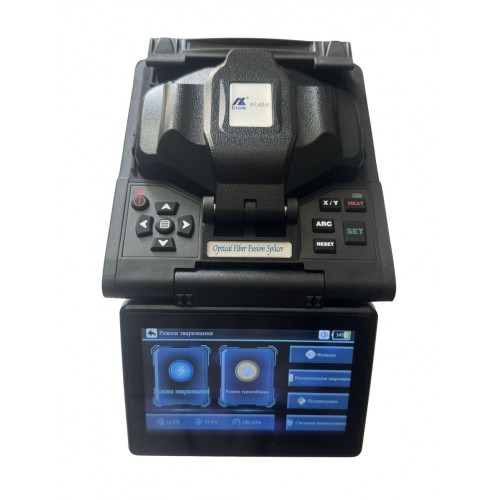

• Сучасне та ергономічне керування: поєднання 5-дюймового сенсорного HD-екрана та фізичних кнопок забезпечує максимальну зручність. Сенсор дозволяє швидко навігувати по меню, а подвійний тап по екрану дає колосальне збільшення волокна до 1100 разів для візуального контролю якості геометрії та зрізу. При цьому наявність фізичних кнопок рятує під час роботи в рукавичках або в умовах бруду та холоду.
• Вражаючий ресурс акумулятора та розширена пам'ять: апарат розрахований на тривалу автономну роботу в польових умовах - потужна батарея ємністю 6800 мАг забезпечує до 280 повних циклів (зварювання + термоусадка) на одному заряді, що перекриває щонайменше 2–3 робочі зміни без підзарядки. Внутрішня пам'ять здатна зберігати не лише 100 000 текстових логів зварювань, а й 10 000 графічних зображень (скріншотів дуги/стику), що незамінно для здачі звітів технагляду.
• Підвищений ресурс електродів та надійність: заявлений термін служби електродів становить до 6000 зварок, що майже вдвічі перевищує стандартний ресурс більшості китайських аналогів (які зазвичай потребують заміни після 3000–4000 зварювань). Це суттєво знижує вартість володіння та обслуговування апарата в довгостроковій перспективі.

• легкий, компактний, надійний;
• кольоровий TFT LCD дисплей 5";
• шість моторів;
• вирівнювання волокон по серцевині (автофокус);
• одночасний перегляд по осях X, Y;
• автоматична перевірка торців волокон, що зварюються;
• автоматичне калібрування;
• час зварювання – 8 сек., час усадки гільзи – 9 сек.;
• апаратна та програмна підтримка зварювання волокон для FTTH та PON стандарт (G.657);
• апаратна та програмна підтримка зварювання волокон у напівщільному (Semi-tight buffer) та вільному (Loose Tube) буфері;
• ресурс батареї – 280 повних циклів зварювання;
• USB-інтерфейс та можливість оновлення програмного забезпечення;

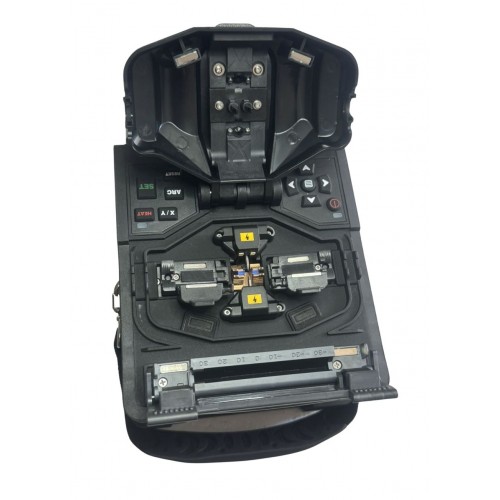

• унікальний вузол з'єднання волокон виготовлений з берилієвої бронзи, що забезпечує високу міцність, зносостійкість, іскростійкість, корозійну стійкість, опір втоми, релаксацію напруг;
• надійний та довговічний оригінальний нагрівач з максимальною температурою нагрівання 260°C.

• типи зварюваних волокон: одномодові (SM, G.652), багатомодові (MM, G.651), одномодові зі зміщеною дисперсією (DS, G.653), одномодові з ненульовою зміщеною дисперсією (NZ-DS, G.655), леговані з ербієм (EDF), одномодові G.657 /стійке до вигинів, BIF/UBIF/);
• кількість жил сумісного волокна: одножильне (Single core);
• ідентифікація оптичного волокна: може автоматично визначати тип оптичного волокна;
• вирівнювання волокна: по серцевині (Core), по оболонці (Clading), точне (Fine), ручне (Manual);
• кількість моторів: 6;
• діаметр захисного покриття волокна, що зварюється (Coating) (мкм): 250 - 1000 і плоский кабель FTTx з прямокутним поперечним перерізом 3х2 мм;
• діаметр зовнішнього шару серцевини волокна, що зварюється (cladding), (мкм): 125 - 150;
• довжина ділянки сколотого волокна, що зачищається (мм): 8 - 16;
• програми зварювання: 15 попередньо встановлених груп: SM, MM, DS, NZ-DS, G.657 та інші, 1000 груп користувача;
• режими зварювання: покрокове зварювання (напівавтоматичне (Semi-Auto) та ручне (Manual), автоматичне зварювання (Auto);
• час зварювання, у середньому (сек): 8;
• тест на розрив (натяг) (Н): більше ніж 2,25;
• середні втрати на зварному з'єднанні (дБ): 0,02 (SM), 0,01 (MM), 0,04 (DS), 0,04 (NZDS);
• зворотні втрати (дБ): трохи більше 60;
• оцінка втрат при зварюванні: є;
• електроди ресурс /типово, зварювань/: ≥ 6000;
• автостарт: зварювання, термозбігання (автоматично розпізнає та нагріває оптичне волокно після закриття кришки);
• внутрішня пам'ять зварювань: 100 000 записів зварювання, 10 000 зображень;
• інтерфейс користувача: кнопкове керування / сенсорне керування;
• операційна система: Linux OS;
• меню, мова: українська, російська;
• діаметр захисної гільзи (мм): 2, 3, 4, 6;
• довжина захисної гільзи (мм): 25 – 60, програмується користувачем;
• час термозбігання гільзи КДЗЗ, в середньому (сек), для стандартної гільзи 60 мм: 9, оператор може самостійно виставити час нагріву він регулюється в діапазоні від 10 до 20 секунд залежно від товщини гільзи) та відкоригувати температуру (зазвичай у межах 10°C – 260°C) під конкретного виробника гільзи;
• зовнішні інтерфейси: USB 2.0 (для оновлення програмного забезпечення);
• дисплей: 5″ TFT LCD, кольоровий, звичайне роздільне відображення: ≥  у 210 разів, незалежне відображення: ≥ 320 разів, подвійний клік для максимального збільшення: ≥ 1100 разів;
• блок живлення/зарядний пристрій, вхід/вихід (В): 100 – 240 (50 – 60 Гц, 1,8А), 13,5 (5А);
• акумуляторна батарея /Li - ion/ (В): 11,1 (6800 мАг), внутрішня, знімна;
• ресурс акумуляторної батареї /повні цикли зварювання/термозбігання/, в середньому: 280, час повного заряду акумулятора (близько, годин): 3 (швидка зарядка), 500 циклів заряд-розряд;
• функція енергозбереження: автоматичний режим очікування, автоматичне вимкнення, ручний режим;
• нічне підсвічування: подвійні білі світлодіоди (LED);
• робочі умови: вологість 0 ~ 95 % (без конденсації), робоча температура -20 ~ +55 °C, висота над рівнем моря 0 ~ 5000 м, допустима швидкість вітру 15 м/с;
• умови зберігання: вологість 0 ~ 95 % (без конденсації); температура -30 ~ +60 °C (10 ~ +40 °C для акумуляторної батареї);
• габарити (в/ш/г, мм): 144х145×158;
• вага (кг): 1,43 (без акумулятора), 1,85г (з акумулятором);
• корозійна стійкість: компоненти пристрою, деталі та матеріали відповідають вимогам антикорозійного захисту та не піддаються руйнуванню під впливом забруднення рідинами.

• зварювальний апарат Eloik ALK-A9L;

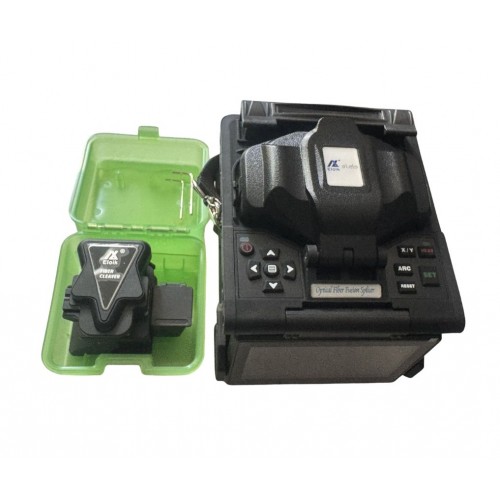

• сколювач оптичних волокон ALK-66К;
• блок живлення, зовнішній;
• акумуляторна батарея, знімна, встановлена;
• мережевий шнур живлення (для підключення зовнішнього блока живлення);
• стрипер (стандартне волокно);
• підставка для розміщення сколювача;
• лоток для охолодження термоусадкової гільзи;
• запасні електроди;
• дозатор для спирту з помпою;
• "груша" для видалення пилу;

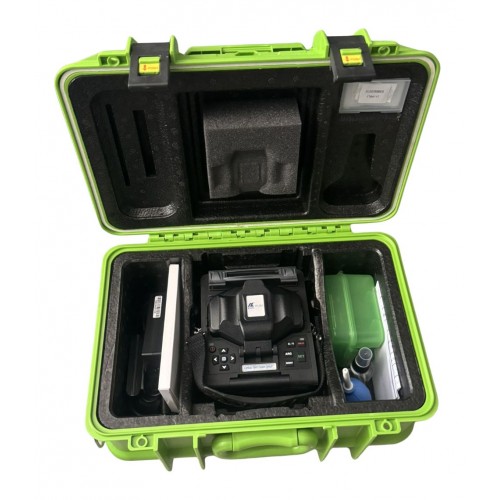

• кейс транспортувальний, пиловологозахисний;
• ремінь для перенесення зварювального апарату, встановлений;
• ремінь наплічний для кейсу;
• інструкція (pdf).

• 24 місяці гарантії;
• власний сервіс;
• технічна підтримка;
• консультації;
• супровід після закінчення гарантійного строку;
• зварювальний апарат на заміну у разі тривалого ремонту.
