Ericsson FSU-975 (б/у)

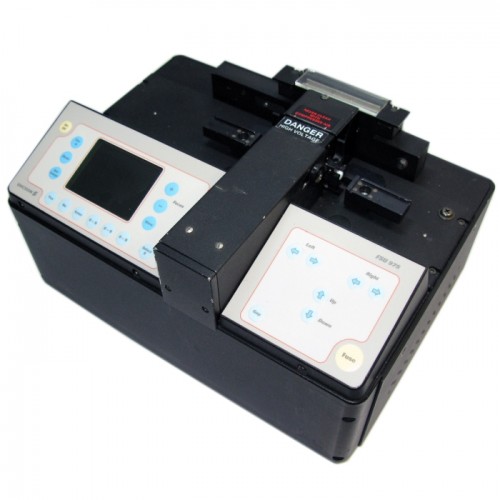

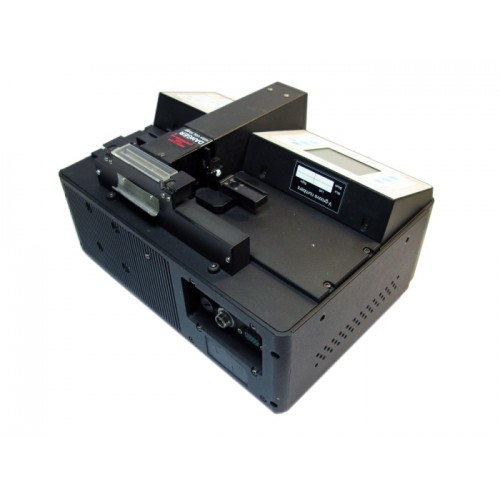

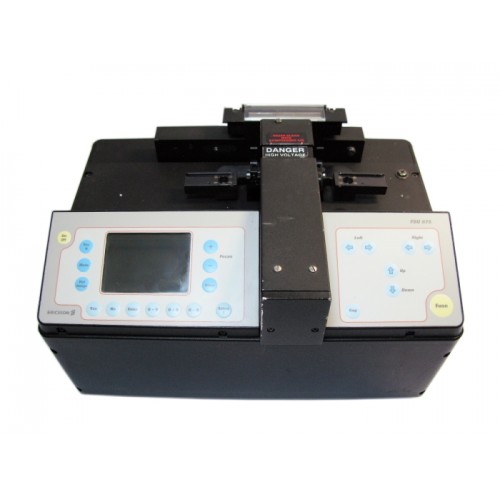

Сварочный аппарат Ericsson FSU-975 - отличает применение уникального способа оценки потерь в соединении по методу стыковки мод (микроизгиба), а также визуального контроля по тепловому изображению. В аппарате реализована также уникальная технология контроля в реальном времени (Real Time Control), применяемая для сварки волокон с эксцентрично расположенной сердцевиной. В процедуре юстировки по нагретой сердцевине (Hot Core Alignment) аппарат выбирает оптимальные значения тока сварки, что позволяет минимизировать затухание в сварном соединении. Установка значений рабочих параметров производится в соответствии с типом волокна и реальными климатическими условиями. Ericsson FSU-975 может использоваться для сварки волокон легированных эрбием со стандартными одномодовыми волокнами или волокнами со смещенной дисперсией, при этом используется метод согласования модового поля (Mode Field Matching). Используя процесс сварки аттенюатора (Attenuation Making) аппарат сваривает волокна с заданным коэффициентом затухания в соединении, при этом уникальный метод контроля (Real Time Control) обеспечивает полный контроль процесса относительного смещения волокон. В режиме вытягивания и изготовления линз (Pulling or Tapering) можно отладить свою собственную процедуру сварки волокон. Программа вытягивания применяется для формирования микролинз на торцах волокон. Такие волокна применяются для достижения оптического контакта между полупроводниковым лазером и волокном. Сварочный аппарат Ericsson FSU-975 может применяться для сварки всех типов одномодовых, многомодовых кварцевых волокон, волокон со смещенной дисперсией и волокон легированных эрбием, широко используемых в области телекоммуникаций.
Особенности:
- надежный (корпус из литого алюминия);
- четкое отображение сердцевины волокна;

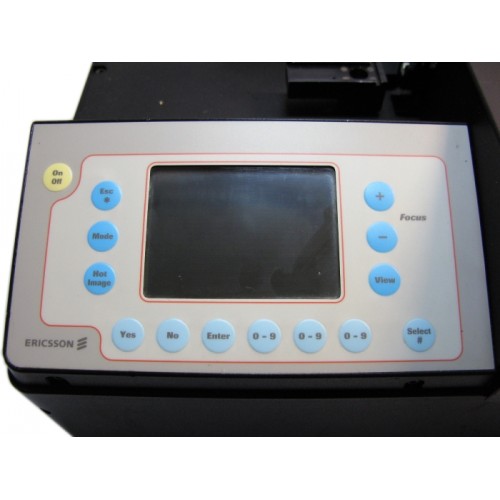

- ЖК дисплей 3";
- выравнивание волокон по сердцевине;
- оценка потерь в соединении по методу стыковки мод;
- автоматическая проверка торцов свариваемых волокон;
- автоматическая калибровка, выбор программы сварки, проверка качества;
- типичные потери на одномодовом волокне 0,02 дБ;
- время сварки - 50 сек., время усадки гильзы - 45 сек.
Технические характеристики:
- типы свариваемых волокон: одномодовые (SM, G.652), многомодовые (MM, G.651), одномодовые со смещенной дисперсией (DS, G.653), одномодовые с ненулевой смещенной дисперсией (NZDS, G.655), (LEAF, TrueWave etc.), Cut-off Shifted (CSF), Dispersion compensating (DCF), Panda PM fiber, Bow-tie PM fiber, Elliptical core PM fiber, Elliptical Jacket PM fiber;
- диаметр защитного покрытия свариваемого волокна /coating/ (мкм): до 2000;
- диаметр внешнего слоя сердцевины свариваемого волокна /cladding/ (мкм): 30 - 270 (автонастройка);
- диаметр внешнего слоя сердцевины свариваемого волокна /cladding/ (мкм): 30 - 400 (ручная настройка);
- длина зачищаемого участка сколотого участка волокна (мм): 16;
- тип сведения волокон: по сердцевине (core), по оболочке (clad);
- время сварки, (режим сварки SM, в среднем, сек): 50;
- средние потери на сварном соединении (дБ): 0,02 (SM), 0,01 (MM);
- ресурс электродов: 2000;
- оценка потерь: автоматическая;
- коэффициент отражения от сварного соединения (дБ): не более 60;
- программы: 20 предустановленных (40 настраиваемых);
- внутренняя память сварок: 150 записей;
- язык, выбирается в настройках: английский;
- термоусадочная печка: встроенная. съемная;
- типы используемых гильз КДЗС (мм): 40, 60;
- время термоусаживания гильзы КДЗС (в среднем, сек): 30;
- внешние интерфейсы: видеовыход (CCIR, BNC коннектор), AUX, RS232;
- дисплей: LCD, 3″ с высоки разрешением;
- блок питания, вход/выход (В): 100 - 240 (50 - 60 Гц)/13,2 (7 А), 18 (0,8А) (внешний);
- рабочие условия: влажность 0 ~ 95 % (без конденсации), рабочая температура 0 ~ +40 °C, температура хранения -40 ~ +60 °C (без конденсации);
- габариты /в×ш×г/, (мм): 170 × 300 × 220;
- вес (кг): 6,45 (без блока питания и доугих приспособдений).
Комплектация и состояние:
- сварочный аппарат для оптоволокна Ericsson FSU-975;
- скалыватель оптических волокон (опция);
- стриппер (стандартное волокно);

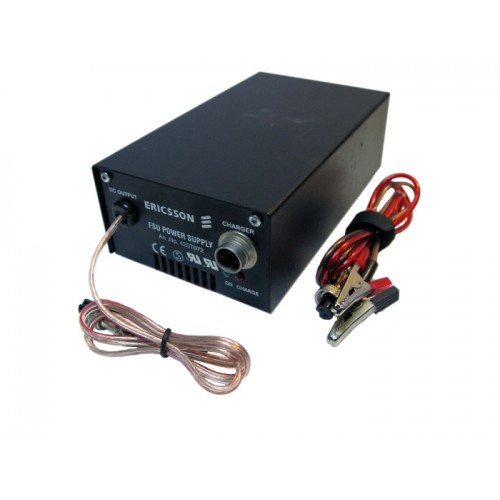

- блок питания;
- сетевой шнур питания (для подключения внешнего блока питания к сети 220 В);
- шнур для подключение внешнего источника питания (аккумуляторной батареи);
- аккумуляторная батарея, внешняя (опция);

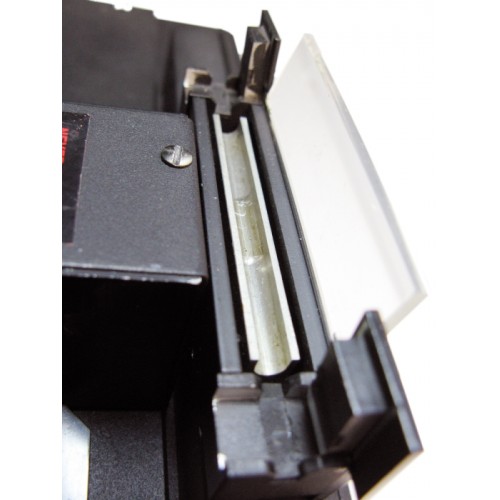

- термоусадочная печка (встроенная, съемная, с лотком для охлаждения гильз);
- кейс транспортировочный, пылевлагозащитный;
- инструкция (русский, английский, PDF).
- внешний вид: хорошо;
- полная чистка и регламент.
Гарантия:
- 6 месяцев гарантия;
- собственный сервис;
- техническая поддержка;
- консультации;
- сопровождение после окончания гарантийного срока;
- сварочный аппарат на подмену в случае длительного ремонта.
