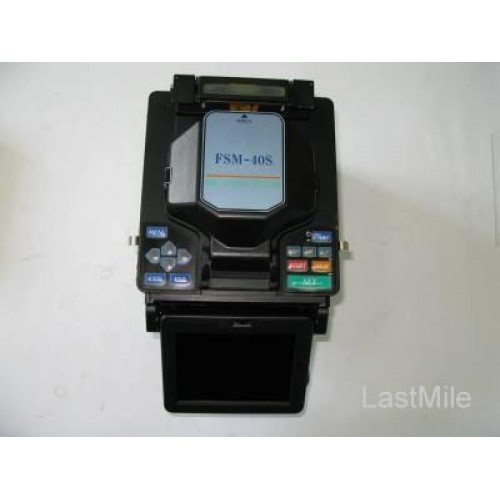

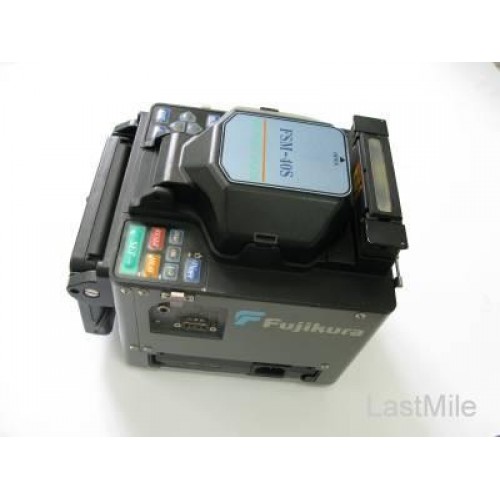

Fujikura FSM-40S

Fujikura FSM-40S - полностью автоматический сварочный аппарат (Япония), сочетает в себе надежность предыдущих моделей с последними достижениями в области высоких технологий. Сварочный аппарат обладает рекордным быстродействием, компактностью и точностью оценки потерь в сварном соединении. Программное обеспечение FSM-40S позволяет проводить сварку всех применяемых в ВОЛС на сегодняшний день типов волокон. Автономное питание, возможность работы в диапазоне от -10° С до +50° С и усиленная защита от ветра гарантирует получение сверхнизких потерь в полевых условиях.

FSM-40S имеет русифицированное меню экранных команд.

Особенности сварочного аппарата Fujikura FSM-40S:

• автоматическая юстировка при сведении жил свариваемых волокон (по изображению сердцевины волокон с коррекцией эксцентриситета для одномодовых волокон (способ изобретен фирмой Fujikura);
• одна из быстрейших сварок в мире и полностью автоматическая работа;
• питание от источника постоянного или переменного тока, от аккумуляторов, при компактных размерах и малом весе;
• для просмотра места сварки 2 телекамеры, отсутствует подъёмное зеркало;
• высококонтрастный, 5 дюймовый, цветной ЖК дисплей;
• изображение волокон на мониторе по осям Х и Y одновременно или поочередно;
• автоматическая подстройка мощности дуги, компенсирующая изменения давления, температуры и влажности;
• автоматическое определение типа свариваемых волокон и функция тестовой самодиагностики;
• типы свариваемых волокон:  кварцевые оптические волокна: одномодовые (SM), многомодовые (MM), со смещенной областью дисперсии (DS), со смещенной ненулевой дисперсией (NZDS), со сдвигом отсечки (CS), легированные эрбием (ED) и др.;
• реальные средние потери на сварном соединении: 0,02 дБ для SM; 0,01 дБ для ММ; 0,04 дБ для DS;
• типичное время сварки: 15 с;
• коэффициент отражения от сварного соединения: не более -60 дБ;
• программы сварки: 40 настраиваемых пользователем программ сварки и 60 установленных заводских режимов сварки;
• функция внесения потерь в месте сварки: преднамеренное внесение потерь в пределах от 0,1 до 15 дБ с шагом 0,1 дБ для создания затухания в линии;
• сохранение параметров и результатов сварки: внутренняя память позволяет сохранять до 2000 результатов и параметров сварки;
• оценка потерь сварки: производится по смещению жил и несовпадению диаметров модовых пятен свариваемых волокон. Для увеличения точности оценки потерь учитывается также угловое смещение жил;
• длина зачищаемых волокон: от 8 до 16 мм для внешнего покрытия от 250 до 1000 мкм;
• просмотр места сварки: оси Х и Y одновременно или раздельно с помощью двух телекамер на 5 дюймовом цветном ЖК дисплее (отсутствует подъёмное зеркало);
• увеличение места сварки: в 264 или 132 раза;
• автоматическая подстройка мощности дуги, компенсирующая изменения давления, температуры и влажности: по давлению соответствует изменению высоты от 0 до 3500 м над уровнем моря; по относительной влажности 0 до 95% и температуре от -10° С до +50° С;
• проверка механической прочности места сварки:  растягивающее усилие 200 г и дополнительный тест 440 г;

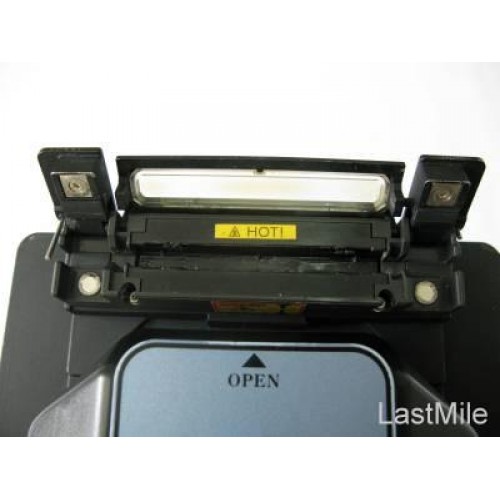

• термоусадка: встроенный нагреватель с 30 режимами нагрева;
• типы применяемых термоусадочных трубок:  стандартные длиной 60 мм или 40 мм, а также типа FPSO1-250;
• количество сварок при питании от аккумуляторной батареи: около 40 сварок с термоусадкой от полностью заряженной батареи BTR-05;
• электропитание: от сети переменного (от 100 до 240 В) или постоянного (от 10,5 до 14 В) тока, а также от съёмной аккумуляторной батареи 12 В;
• защита от ветра: максимально допустимая скорость ветра 15 м/с;
• размеры: 172 мм х 186 мм х 180 мм (ширина, длина, высота);
• масса: 4,4 кг (4,9 кг с ADC-07, 5,2 кг c BTR-05).
