Sumitomo Type-37

Sumitomo Type-37  - этот сварочный автоматический аппарат обладает высокой производительностью, которая определяется временем сварки волокон и термоусадки защитной гильзы. Собственно сварка волокон занимает несколько секунд и в основном время тратится на юстировку волокон и термоусадку. В Sumitomo Type-37 юстировка и сварка волокон занимает менее 11 секунд (в быстром режиме) и 15 (тип.), а на термоусадку тратится 75 сек, что примерно на 20 % меньше чем в предыдущих моделях.

В Sumitomo Type-37 удалось достичь рекордной точности оценки потерь в сварных соединениях волокон: 0.02 дБ. Таким образом, оценка потерь производимая с помощью сварочного аппарата обладает высокой степенью достоверности, что позволяет отказаться от дополнительного контроля потерь с помощью рефлектометра и уменьшить временные затраты при монтаже муфт.

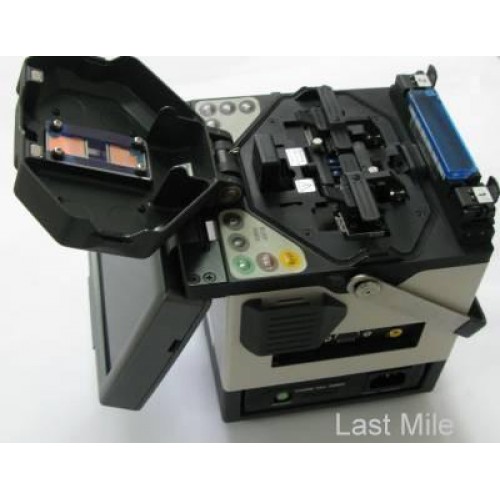

Первое, что бросается в глаза, когда смотришь на Sumitomo Type-37 это его компактность. На сегодняшний день это самый маленький (150x150x176 мм) и самый легкий (4.1 кг вместе со съемным блоком питания с зарядным устройством) из сварочных аппаратов высшего класса выпускаемых промышленностью. По сравнению с предыдущей моделью Type-36 его вес уменьшен на 40 %, а объем на 37 %

Зная тип волокна, оператор всегда может выбрать в памяти аппарата соответствующий режим. Однако если тип волокна неизвестен, то распознать его непросто. Трудно даже отличить, без специального оборудования, одномодовое волокно от многомодового. В Sumitomo Type-37 правильность выбора режима сварки волокон контролируется автоматически. Если оказывается, что он выбран неправильно, то появляется сообщение о типе волокна. Поэтому, оператор всегда может быть уверенным в правильности выбора режима. Автоматическое определение типа волокна особенно полезно при невысоком качестве волокон или когда неизвестен тип волокон.

Изображения волокон выводятся на большой 5,6 дюймовый цветной монитор с рекордным 340 кратным увеличением, что позволят получать изображения волокон хорошо различимые даже в ярком солнечном свете.

Большая ветрозащитная крышка обеспечивает возможность высококачественной сварки волокон при скорости ветра до 15 м/с.

Для создания высококачественного сварного соединения волокон недостаточно установить режим, соответствующий типу свариваемых волокон. Необходимо еще скорректировать мощность дуги и положение торцевых поверхностей волокон относительно центра дуги с учетом изменения параметров окружающей среды, износа электродов, и разной температурной зависимости вязкости у свариваемых волокон. В Sumitomo Type-37 функция самотестирования осуществляется автоматически, что позволяет, в частности, быстро подобрать нужные параметры при сваривании волокон разных производителей.

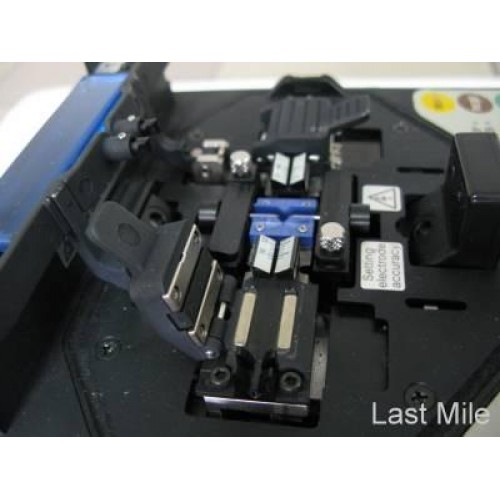

Использование для освещения V – образных канавок светодиодов излучающих белый свет значительно облегчает установку волокон при плохом освещении или в темноте.

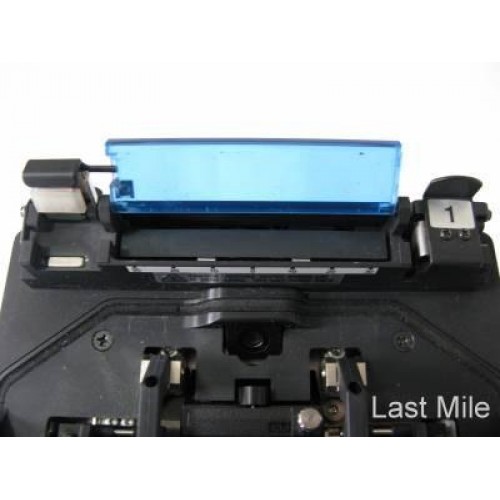

Зеркало защищено от загрязнений и повреждений прозрачным стеклянным экраном. Для замены электродов не требуется инструмента.

В Sumitomo Type-37 сохраняется не только оценка величины потерь, но и изображения волокон до и после сварки. После сварки волокон имеется возможность «заглянуть назад» и вывести на экран изображения волокон. Это может помочь разобраться в причине появления избыточных потерь в сварном соединении. Например, произошло ли это из-за плохого качества волокон, плохой подготовки торцов и т.д. и что нужно поменять в процессе сварки, чтобы потери стали меньше.

В Sumitomo Type-37 предусмотрено питание от сети переменного тока (~220 В), встраиваемой аккумуляторной батареи и от бортовой сети автомобиля через разъем прикуривателя.

Особенности сварочного аппарата Sumitomo Type-37:

• типы свариваемых волокон: кварцевые оптические волокна: SM, MM, DS, NZDS, ED, DC и специальные волокна, покрытие/Оболочка: диаметр: 250…900 мкм/80…150 мкм, длина зачищенного участка: 8…16 мм (250 мкм), 16 мм (Если > 250 мкм);
• эксплуатационные условия: средние потери: SM: 0.02 дБ, ММ: 0.01 дБ, DS: 0.05 дБ;
• точность оценки потерь: ± 0.02 дБ Коэффициент отражения: -60 дБ;
• время сварки: 11 с;
• время термоусадки: менее 75/60 сек (60/40 мм гильза) включая охлаждение от встроенного вентилятора;
• внесение потерь: 0-10 дБ, шаг 0.1 дБ;
• тест на прочность: стан. 200 г;
• программы: до 48 для сварки волокон и до 10 для нагревателя Тест дуги: автоматический Языки: английский, русский;
• дисплей: 5.6 дюймовый цветной жидкокристаллический с 340 кратным увеличением;
• память: 750 результатов сварки, включая параметры волокон до и после сварки, оценку потерь;

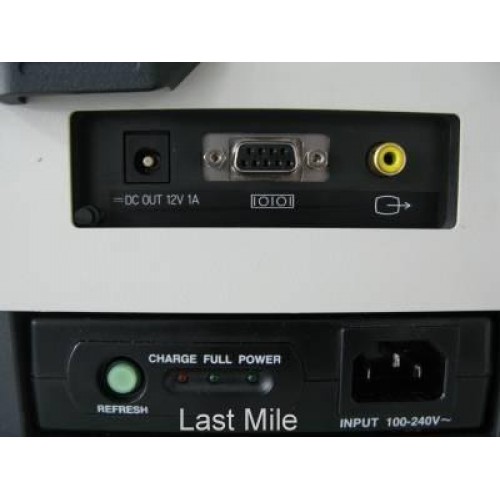

• интерфейс: RS232C Видеовыход: в стандарте NTSC;
• эксплуатационные условия: температура: - 10 + 50 С, влажность: 95% (без конденсации), высота: 0..3660 м, температура хранения: -40 +70 С;
• габариты, вес и питание: габариты: 150(ширина)x150(высота)x176 мм, вес: 3,6 кг (4,1 кг с источником питания), питание: переменное: 100-240 В 50/60 Гц), постоянное: 10.5-14,0 В.
